部品調達

農業では軽トラックが必需品です。

そこで農業始めた時、乗用車をスバルのサンバートラックに買い替えたのですが、カーラジオしか付いておらず、しかもスピーカーが運転席側の1個しかありませんでした。車にはスピーカーが両側に2個または4個付いているのが普通だと思っていたので、スピーカーが1個しかない車があることに衝撃を受けました。

農作業のみならず、雪が降っても4駆で買い物に行ける軽トラックは利便性があるので、乗る時間も多くなります。このため、CDやipodが聞けるカーステレオに交換するつもりでしたが、さすがにスピーカーが1個では音が貧弱なので、交換の際に、助手席側にスピーカーを増設することにしました。

今はインターネットのおかげで、本当に情報が簡単に取得できるようになりました。以前ではオートバックスで交換をお願いするところですが、今回は初めて自分で交換してみようと思いました。そこで、インターネットで調べてみると、サンバートラックでカーステレオやスピーカーの交換を紹介しているページがありました。これに載っていた品番を書き留め、岡山のスバルへ行きました。

店の人に、「サンバートラックにスピーカーを増設する場合、この品番でいいですか?」と尋ねると、「ちょっと昔の型なので、はっきりわかりません」となんか頼りない返事。そんなに高価なものでもなかったので、以下の部品を注文しました。


部品番号 部品名 数量
94245TC000NR グリル、ドアスピーカー 1個
H6358TC502 ハーネス アンド キット 1本
661179000 スクリューグロメット 3個
045105120 タッピング スクリュー トラス ヘット 3個
904530033 タッピング スクリュー 4個

そして、カーステとスピーカーはネットで調べ、最安値のショップで購入しました。


取り付け

さて、注文した部品とカーステ、スピーカーが揃いました。


カーステ取付 カーステ取付

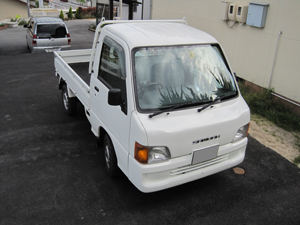

サンバー外観

カーステ

カーステ取付 カーステ取付

スピーカー

スピーカーグリル

カーステ取付 カーステ取付

スピーカハーネス

ネジ類

カーステ取付 カーステ取付

カーステハーネス

ラジオケーブル


そして、工具も購入しました


カーステ取付 カーステ取付

窓ガラスハンドルを外す工具

ドアの内張りを外す工具


これが作業前です

カーステ取付 カーステ取付

作業前

作業前 カーステ

カーステ取付 カーステ取付

作業前 右側

作業前 左側


さあ、作業開始です。まずは危険なのでバッテリーのマイナス端子を外します
そして、ドアのハンドル、ノブを外してから、内張りを外します。ハンドルは、カギ状の工具で内部の金具を引っかけて外します。内張りはリムーバーでこじ開ける感じです。

スピーカーの取り外し、取り付けは特に難しいことはありません。

カーラジオを取り外す際、ラジオコードを外すのですが、これがわからなかったですね。見える場所にジョイントがないので、運転席の下側から手を突っ込んで、それらしいジョイントを外してみたら正解でした。

カーステの取付けは、車側の配線とカーステを繋ぐスバル車用のハーネスを咬まします。説明書通りに繋ぐだけなので、戸惑うことはありません。

作業後に、バッテリーのマイナス端子を戻すのを忘れないでください。

カーステ取付 カーステ取付

作業前にバッテリーのマイナス端子を外す

ハンドルを外しました

カーステ取付 カーステ取付

ハンドルを外しました

ドアノブを外します

カーステ取付 カーステ取付

ドアノブを外します

内張りを外しました

カーステ取付 カーステ取付

外した内張りです

スピーカーも外します

カーステ取付 カーステ取付

ブラケットに新しいスピーカーを取り付けて

配線を取り付けて

カーステ取付 カーステ取付

ドアにネジ留めします

左側も同じように外します

カーステ取付 カーステ取付

スピーカー部分のビニールを切ります

ハーネスを取り付けます

カーステ取付 カーステ取付

ハーネスを取り付けます

スクリューグロメットを取り付けます

カーステ取付 カーステ取付

スピーカーグリルを取り付けます

ラジオの枠を外します

カーステ取付 カーステ取付

ラジオの配線も外します

ラジオを外しました

カーステ取付 カーステ取付

ラジオコードも外します

新しいハーネスを取り付けて

カーステ取付 カーステ取付

それを新しいカーステに取り付けます

新しいカーステを取り付けました



ここで問題発生!!

ここまで作業して2つの問題が発生しました。

・左側にスピーカーをマウントするためのブラケットが無い。

このため、新たにブラケットを注文しました。

部品番号 部品名 数量
H6358TC515R ブラケット 1個


・左側のスピーカーのハーネスからカーステに繋ぐ配線をしなくてはならないことがわかった。

しょうがないので、オートバックスでこの状態を見てもらい、必要な電線と工具を下さいと店員に言うと、ラッキーなことに、「工具を購入しても再度使うことが無いと思うので、材料だけ購入してくれれば無料で配線します。」とのことでした。 よかった!!


取付の続きです

カーステ取付 カーステ取付

ブラケットがきました

これで左側も無事取付できました

カーステ取付 カーステ取付

内張りを取り付けて完成

内張りを取り付けて完成



最後に

作業中に問題が発生したので、結局1日ではできず、しばらくは内張りを外したままの状態で走っていました。でも、時間が掛ってでも自分でできたので、面白かったし、何より達成感はあります。この経験があったので、次に妻の車のカーステを交換した時はスムーズにできました。
